나인봇 ES1, ES2, ES4 전동킥보드 분해하는 방법

나인봇 ES2, ES3, ES4 전동킥보드 분해하는 방법



안녕하세요. 오늘은 나인봇 전동킥보드 ES 시리즈를 분해 하는 방법을 공유해 봅니다.

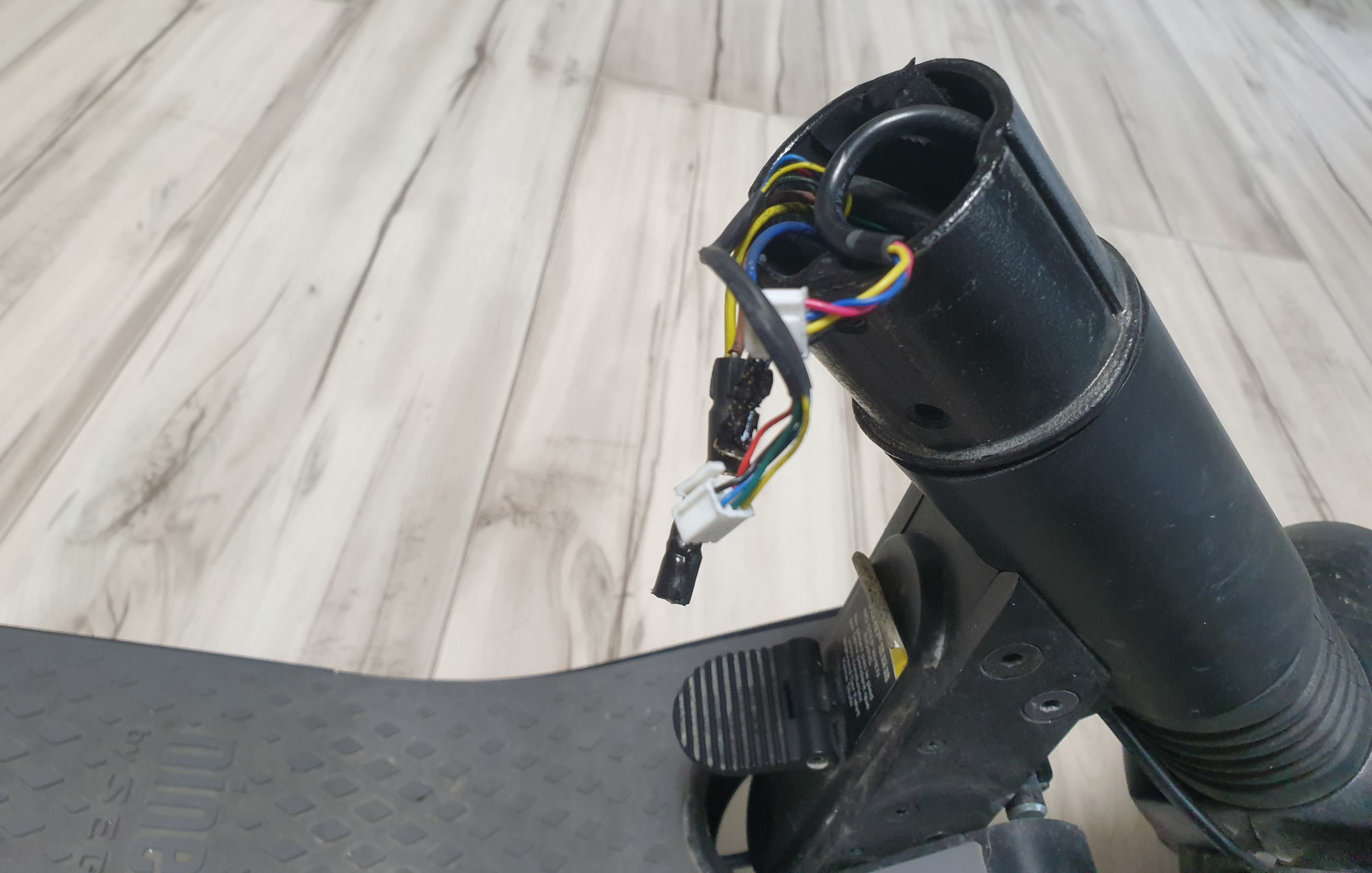

1. 상단 해들 손잡이 부 분해 상단의 4개의 나사를 풀고 잭을 분리합니다.

배선의 경우 그냥 당기시면 빠집니다.



2. 하단 하판과 기둥의 분리



하판과 기둥의 분리는 하단의 4개 나사를 분리 하고 3선 모터잭, 5선 모터 홀센서잭, 3선? 패널잭을 분리합니다.





3. 다음은 기둥에 박혀있는 나사들 분리

   기둥중간의 렌치볼트 걸쇠 포함하여 5개? 보이는 것 다 분리

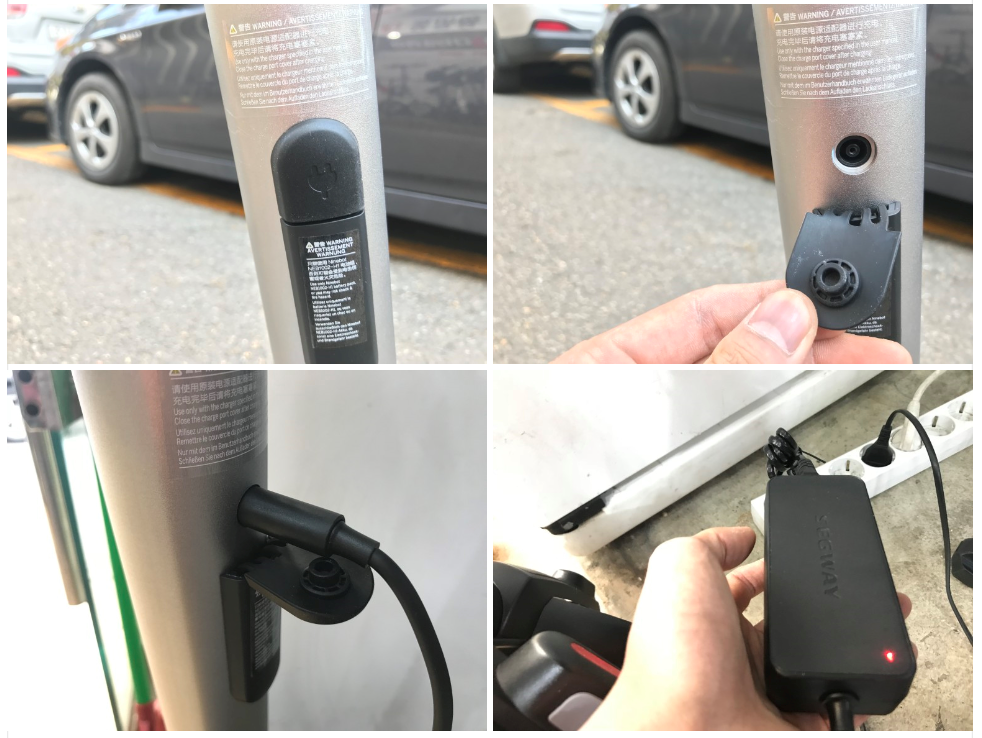

   충전구 쪽 상단 고무 외 하단 프라스틱 하우징 부를 납작하고 기둥사이로 들어갈 만한 도구를

    가지고 밀어넣엇서 틀어 주면 충전구 쪽이 나 풀리게 됩니다.



4. 상단 배터리쪽 고무 패킹제거

    아래는 이미 중간에 있는 배터배 팩과 컨트롤러를 분리한 모습인데요.

    상단쪽의 고무 패킹과 하단쪽의 고무패킹을 롱노즈 같은 도구를 이용하여 고무쪽을 잡고

    살살 달래가면서 빼면 팩킹이 제거가 됩니다.

    (패킹부를 잘 보시면 중간에 홈이 있어 홈을 기준으로 조립되어 있으니 참고 하시길 바랍니다.)





5. 마지막으로 배터리와 컨트롤러를 분리

    이건 양쪽 패킹을 분리한 다음 한쪽에 긴 도구를 넣어서 살살 분리 하시면 됩니다.

     안빠지는 경우 하단 볼트부가 BURR 혹으 돌기가 생겨 빠지지 않는 경우이니

     돌기부를 나사부마다 확인 후 조각칼 같은 것으로 살짝 제거 해주시면 분리가 됩니다.





이렇게 5가지 과정을 거치면 나인봇의 분리가 가능하니 참고 하시길 바랍니다.

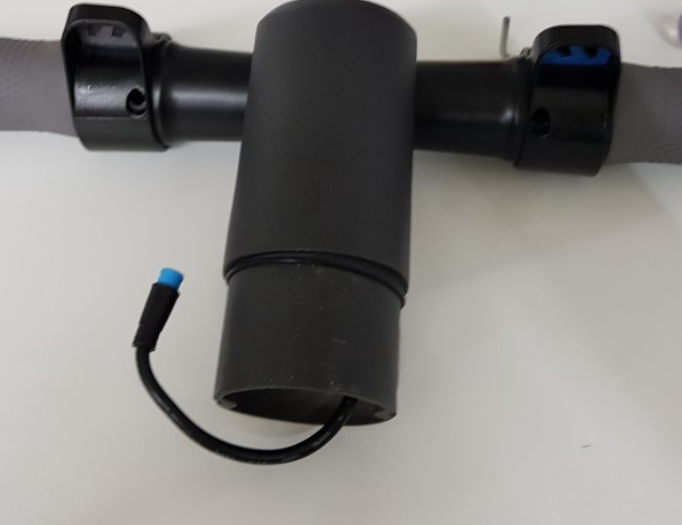

핸들부 분리 방법은 간단하니 글로 설명 드릴게요.



상단 핸들의 경우 핸들 중간 하단의 볼트 2개, 추가 2개를 분리 하고

핸들 손잡이를 살살 달래서 뺀 후



패널을 중간 뒷쪽에 긴 나무 같은 도구로 밀어주면 패널이 빠지고,

핸들의 스로틀과 브레이크는 패널 뒷쪽 볼트 2개를 분리한다음



스로틀, 브레이크 아랫쪽의 볼트를 풀고 한쪽으로 밀어주면 조립이 가능하니 참고 바랍니다.
