안녕하세요. 오늘은 중나에서 업어온 전동 킥보드를 이래저래 뜯어보고 배터리가

문제 있다는 결론을 내려 배터리팩을 리필해보려고 합니다.





전동킥보드 분석스토리1, Working man 워킹맨 경량 전동킥보드



배터리팩 혹은 bms 점검방법,

대부분의 경우 전원이 켜지지 않는 경우, 충전기를 꽂았을 때 전원만 들어오는 경우

전원은 들어오는데 스로틀이 먹히지 않는 경우, 킥보드 운행을 하다가 전원이 꺼지는

경우 등은 대부분 배터리팩의 일부가 사망한 경우입니다.

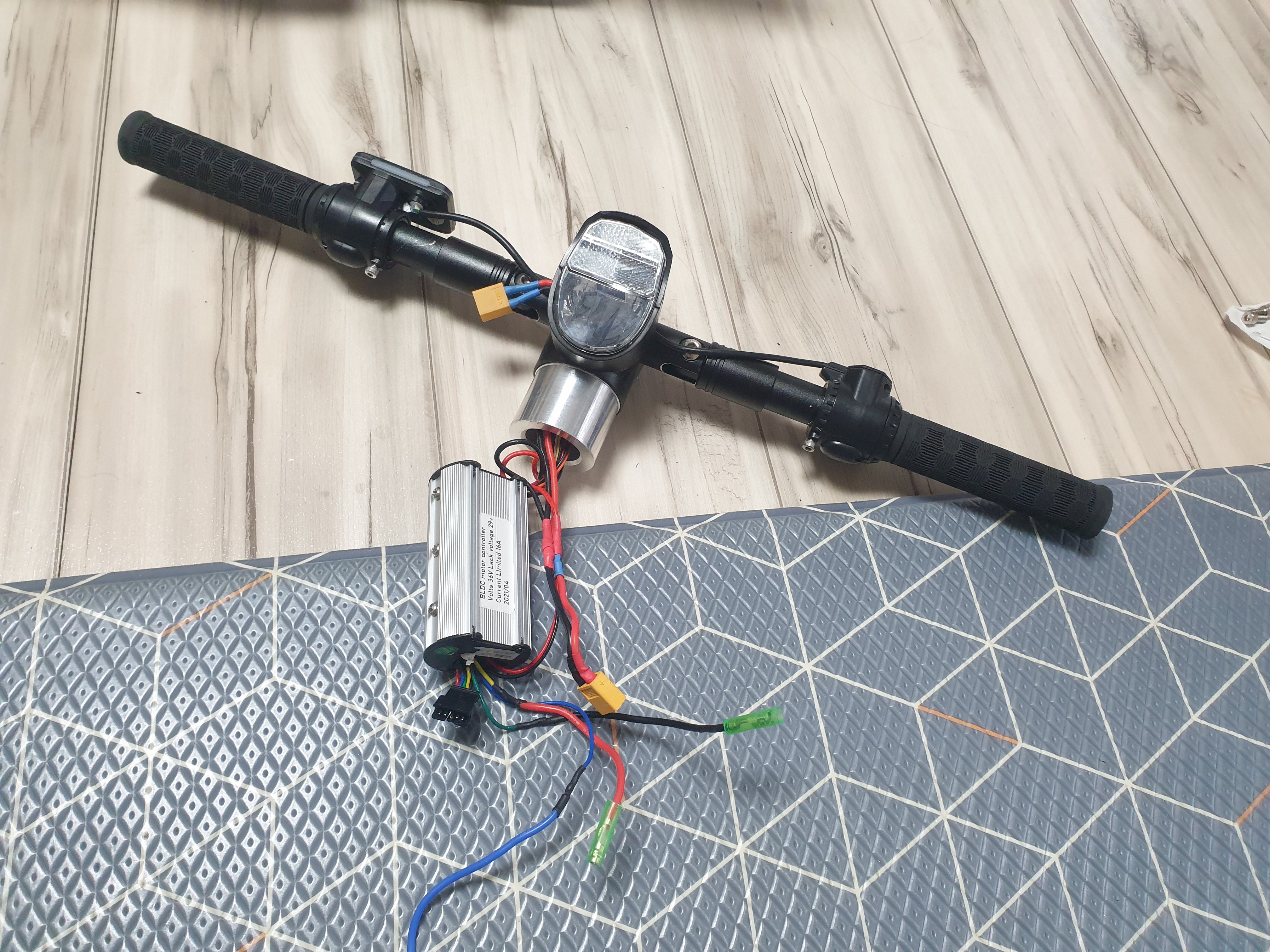

먼저 컨트롤러를 빼고,

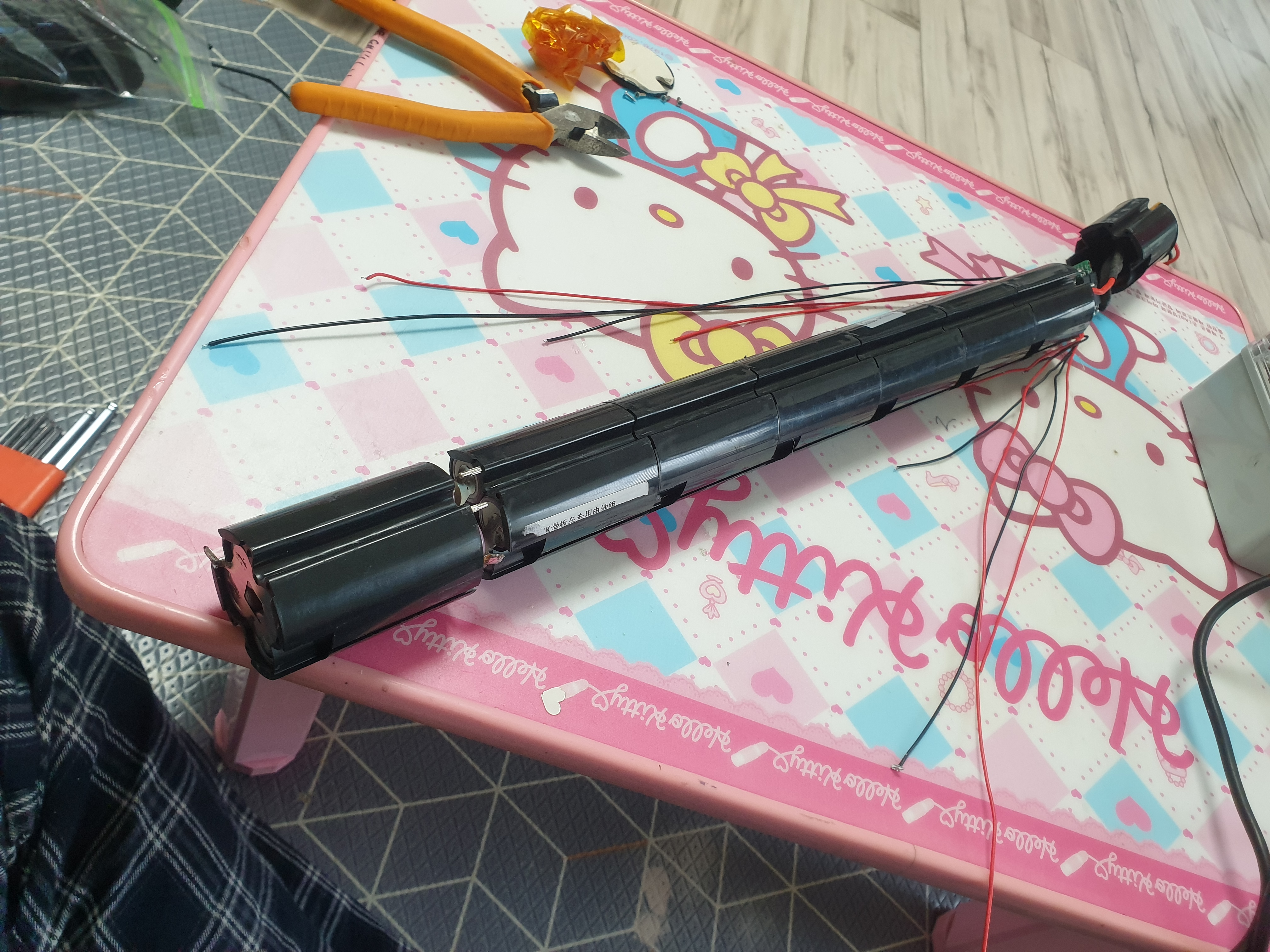

배터리팩을 꺼내 보니 아마도 배터리가 2개씩해서 26개의 배터리가 들어 있습니다.

요 녀석을 10s2p로 제작하려고 합니다.



원래 들어있던 배터리는 LG 중방 배터리로 아주 짱짱한 녀석이 들어있습니다.



이 배터리를 LG MH1 3300mah로 업그레이드해보려 합니다.

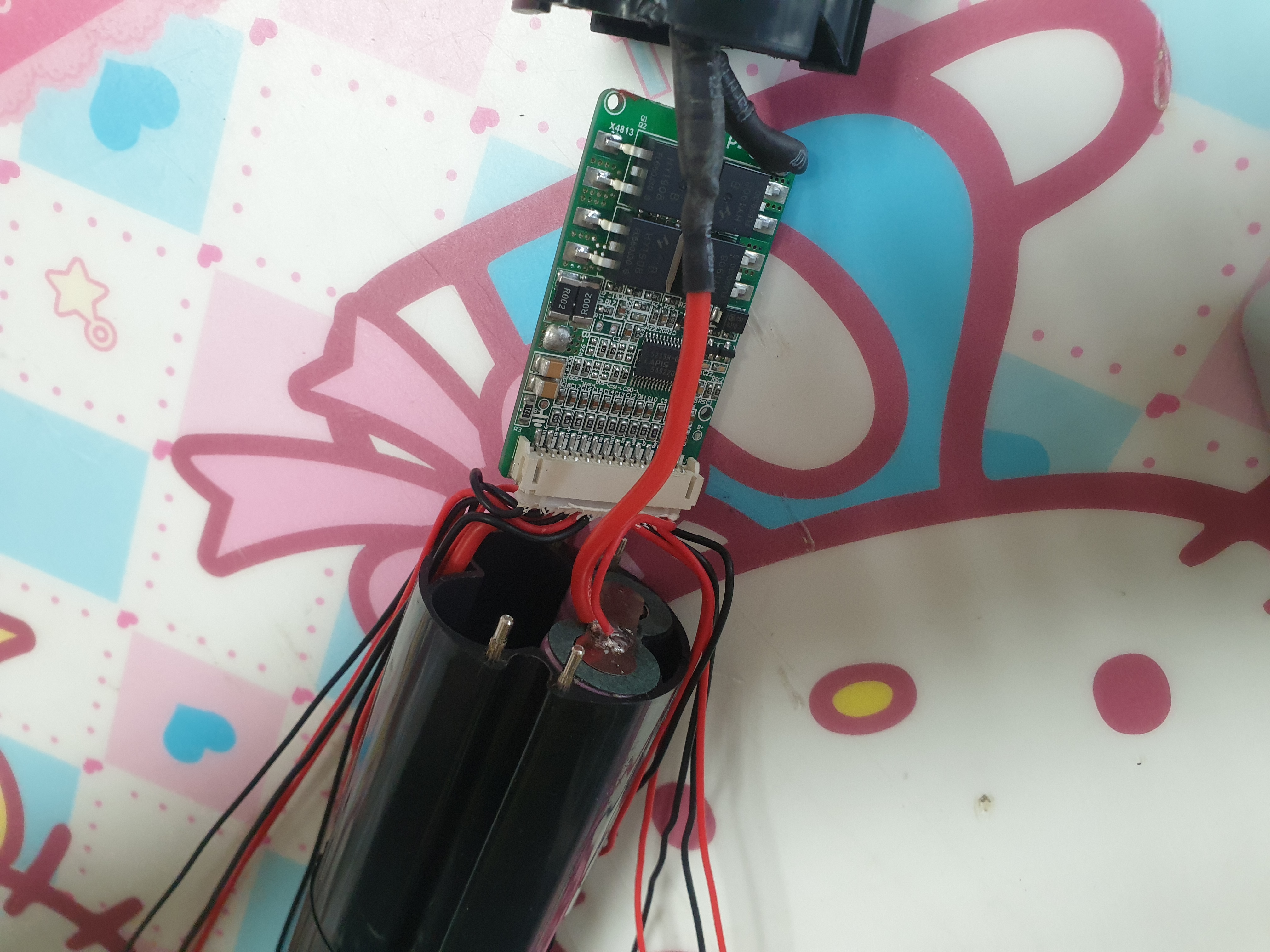

먼저 상부를 뜯어보니 pcm과 배터리가 ..

다음은 배터리팩에 연결된 pcm라인을 분리해주고,



보이시나요? 13s로 연결된 녀석을 10s로 작업할 때 참고하세요. 2개씩 병렬로 해서 연결해서

위의 사진처럼 아래위를 니켈로 연결해 줍니다.



가장 하단은 이렇게 직렬로 작업해 주고,



중간에 니켈끼리 연결된 모습입니다. 2개씩 병렬로 연결된 상태에서 아래위를 스폿 혹은 납땜으로

작업이 되어 있습니다.



니켈이 T자형으로 되어있어 아래위를 연결하면 연결이 되겠습니다.



작업 순서를 정리해보면,

배터리를 2개씩 병렬로 10세트를 작업하여 위화 같은 방법으로 가장 위부터

직렬로 한 단씩 연결하고 5단씩 작업하여 스폿 친 후 가장 윗단은 BMS를 달아주고

케이스를 씌워주면 끝... 말은 쉽지만 과정은 시간이 좀 걸립니다.









사진은 없지만 아래 모터와 컨트롤러 선을 배터리팩 옆의 홈에 끼워서 배터리팩을 넣어주고,



이렇게 상부 라인이 찝히지 않게 컨트롤러 측면을 이용해서 넣어주면 조립이 됩니다.



사진은 다소 모자라지만 작업은 수월한 듯합니다.



워킹맨 킥보드와 롤리고고 배터리팩은 작업 시 위와 같은 방법으로 작업되니

참고하시길 바라겠습니다.
